Page 272

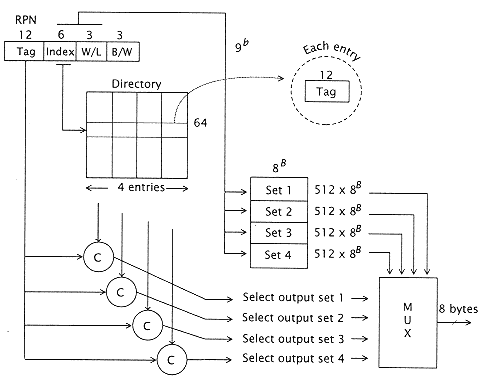

Figure 5.7
Set associative (multiple direct-mapped caches).
24b real address
8B physical word
Example: 16KB cache
64B line
\ 256 lines
Simultaneous access to TLB directory, and array.
Advantage:
Has simultaneous access of directory and array.
Improves locality (hit rate), since now line may lie in one of four locations.
Fewer higher-order bits involved in directory access. (If only lowest 12b are involved, the TLB access can occur simultaneously with cache access, since lower bits are unaffected by TLB.)
Disadvantage:
Uses smaller RAM sizes.
Additional compress/multiplexing may incraese cycle time.
Steps of operation:
1. Translate VPN to RPN with TLB (not shown).
2. Access cache array sets and cache directory entries to ensure correct line is in cache.
3. Compare tags from directory (12b) with tag address bits.
4. If compare valid, select corresponding set and MUX data to processor.
